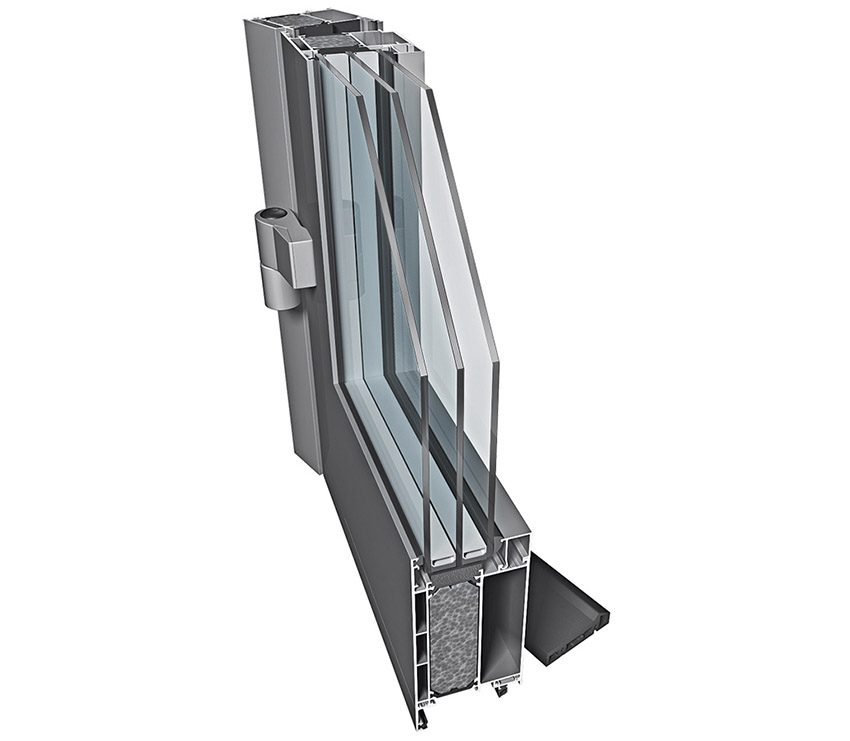

Trzykomorowy system izolowany termicznie przeznaczony do wykonywania konstrukcji drzwiowych
- konstrukcja profili współpłaszczyznowych (luz wrębowy - 18 mm)
- listwy przyszybowe do rowka w standardzie Euro
- profilowane przekładki termiczne o szerokości 34 mm
- łatwe połączenie drzwi z witryną za pomocą specjalnie zaprojektowanych, kompatybilnych profili
- skrzydła drzwi zlicowane z ościeżnicą
- możliwość wykonywania konstrukcji o dużych gabarytach
- wiele połączeń narożnych
- możliwość gięcia profili
- duża swoboda w doborze różnego rodzaju okuć
- różne warianty izolacyjności termicznej, w zależności od zastosowanych wkładów izolacyjnych: PE78N+, PE78NHI, PE78NHI+
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Głębokość
ościeżnicy i skrzydła -78 mm
Maksymalne wymiary skrzydła
L 1400 x H 3000 mm
Maksymalna waga skrzydła
210 kg
Przepuszczalność powietrza
klasa 3
Wodoszczelność
klasa 9A
Odporność na obciążenie wiatrem
klasa C2/B3
Wypełnienia
Szyby pojedyncze, zespolone lub panele nieprzezierne o grubości: 17 - 61 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie naturalne i w kolorach - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna - wykończenie powierzchni spełnia wysokie wymagania antykorozyjne.
Izolacyjność termiczna
Ud = 0,93 W/m2K (obliczono dla drzwi: L 1230 x H 2180 mm, Ug = 0,5 W/m2K, szyba dwukomorowa).
dla PE78N: Uf od 2,1 W/m2K, dla PE78NHI: Uf od 1,5 W/m2K
dla PE78N: Ud od 1,1 W/m2K, dla PE78NHI: Ud od 0,93 W/m2K
Odporność na włamanie
klasa RC2, RC3 wg PN - EN 1627.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 14351-1 + A1.
