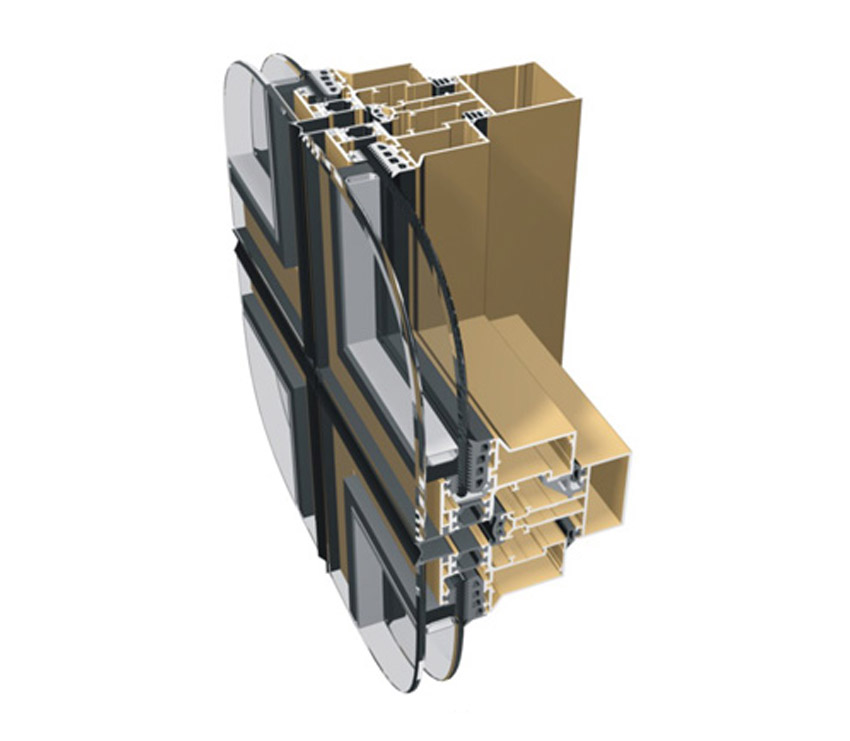

PONZIO PF152 HI Z SZYBĄ JEDNOKOMOROWĄ
System konstrukcji słupowo-ryglowych przeznaczony do wykonywania ścian osłonowych, zadaszeń, świetlików, o podwyższonej izolacyjności termicznej.
Szerokość słupów i rygli wynosi 52 mm, maskownic zewnętrznych: 51 mm.
Rozwiązania techniczne umożliwiają konstruowanie ścian prostych lub po łuku, przechodzenie kątów zewnętrznych i wewnętrznych oraz adaptację na ogrody zimowe. System przewiduje rozwiązania z podkonstrukcją stalową i drewnianą.
Przy zastosowaniu specjalnie zaprojektowanego elementu termicznego, możliwe jest uzyskanie współczynnika przenikania ciepła Ucw = 1,15 W/m2K (dla szyby jednokomorowej 28 mm).
- możliwość zastosowania rozwiązań dla pasa nadprożowo-podokiennego o szczelności i izolacyjności ogniowej EI 60,
- możliwość zastosowania różnego typu zewnętrznych elementów dekoracyjnych,
- możliwość wykonania wersji „poziomej” lub „pionowej” linii,
- możliwość gięcia profili.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO 3302-01, E2.
Okucia
Tylko renomowanych firm: Fapim, Geze, Security Style, Roto, Dorma, Esco itp.
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 23 - 42 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna.
Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła Uo = 1,13 W/m2K w podstawowej wersji z termikiem 24 mm.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 13830.
PONZIO PF152 HI Z SZYBĄ DWUKOMOROWĄ
System ścian osłonowych słupowo-ryglowych o wysokiej izolacyjności termicznej najczęściej stosowany w budownictwie energooszczędnym.
Zaprojektowany specjalny wkład termiczny, który wypełnia przestrzeń międzyszybową, zarówno swoim kształtem, jak i właściwościami poprawia parametry całej konstrukcji. Struktura tworzywa umożliwia prawidłowe odwodnienie rygla; jego kształt pozwala na łatwy montaż, który odbywa się po zamontowaniu szklenia.
Właściwości termiczne pozwalają na osiągnięcie współczynnika przenikania ciepła Ucw od 0,6 W/m2K (dla wypełnień o grubości 48 mm).
- możliwość zastosowania rozwiązań dla pasa nadprożowo-podokiennego o szczelności i izolacyjności ogniowej EI 60,
- możliwość zastosowania różnego typu zewnętrznych elementów dekoracyjnych,
- możliwość wykonania w wersji „poziomej” lub „pionowej” linii,
- gięcia profili,
- zastosowanie wypełnień o grubości 38-66 mm.
Kształtowniki aluminiowe
EN AW-6060 wg PN-EN 573-3 stan T66 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1.
Uszczelki
Z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2.
Okucia
Tylko renomowanych firm: Fapim, Geze, Security Style, Roto, Dorma, Esco, itp.
Wypełnienia
Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne o grubości 38-66 mm.
Sposoby wykończenia powierzchni
Malowanie proszkowe farbami poliestrowymi spełniajšce wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna.
Izolacyjność termiczna
Ramowy współczynnik przenikania ciepła Uf(U0) = 0,69 W/m2K z termikiem 48 mm.
Dopuszczenia i świadectwa jakości
Wstępne badania typu wg PN-EN 13830, Certyfikat Passivhaus Institut w Darmstadt.
